概述

SG(B)10型H级绝缘干式电力变压器承受热冲击能力强，过负载能力大、难燃、防火性能高、低损耗、局部放电量小、噪声低不产生有害气体、不污染环境、对湿度、灰尘不敏感、体积小、不开裂、维护简便。因此，最适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中。如：机场、发电广、冶金作业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中。

铁芯

铁芯采用进口晶粒取向优质高导磁性能建钢片要装而成。45~全斜接缝结构，综组与铁心间采用弹性固定装置，使压器具有较低的空载损耗和噪声。铁芯表面经特殊的工艺处理，既降低变压器噪声又使变压器在运行过程中铁心不会锈蚀。 铁芯由拉缘杆造度夹聚，上、下夹件由拉板连接并与底座固定为一体，绕组通过弹性垫块固定，缓冲结构可减轻绕的震动程度和降低噪声。

高/低压线圈

高/低压线圆选用Nomex绝缘材料，并经VDI真空加压设备多次浸渍无溶剂浸渍漆，并多次高温烘焙固化。高压线圈采用机械强度高。散热条件好的连续式结构，避免了多层圆筒式线圈层间电压高，散热能力差、容易热击穿，以及机械强度低的缺点，从而提高了产品运行的可靠性；低压线圈采用箔式或纵向气道大电流螺旋式结构。浸渍后的线圈防潮性能极佳，更能承受冲击，永无龟裂，无局部放电，寿命期后易干分解回收，保护环境。

外壳

如用户需要，我公司可提供防护等级为IP20和IP23的外壳。

外壳防护等级1D20的含义为，不容许直径12mm的固体异物进入。

为保证冷却空气流通，外壳的底板与顶部由网孔板制成 外莞防护等较1P23的合义除同1P26外，还可防止与垂线成60°角以内的水淋入。

过热保护

为对线圆过热采取保护措施，315KVA及以上SG(B)10于式变压器装有一套温度显示保护装置。本装置利用埋入低压绕组内的感温元件作为数显仪的信号源当低压绕组内温度发生变化时，感温数显仪显示出一个新的温度值，并根据此温度值执行控制及报警功能，以起到保护变压器的作用。

过载能力

SG(B)10型干式电力变压器采用新结构、新材料、新工艺散热条件好、热寿命长、过负荷能力极强，在120%过负荷下可长期安全可靠工作。在旧23环境下无需风机冷却，仍可长期满负荷运行。

安全

SG(B)10型新产品为当今最高安全性能的干式变压器。所有绝缘材料均不助燃、自熄、无毒，可燃物质不到环氧浇注式产品的10%,在800℃高温下长时间燃烧无有毒烟雾产生，从而克服了环氧浇注式变压器燃烧时产生有毒气体的缺陷。SG(B)10型新产品在电力、地铁、船舶、化工，冶金等对安全要求高、湿热、通风不良的场合更显优越性。

可靠

SG(B)10型新产品的特殊线圈设计、工艺及材料，使产品三防性能极佳(防潮、防霉、防盐雾),更能承受热冲击，永无龟裂、无局部放电产生以Nomex,为基础的绝缘系统，在变压器的整个使用寿命期都保持极佳的电性能和机械性能。Nomex材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使在使用数年之后线圈仍保持结构紧密，并且能够承受短路的压力。

保护外壳和出线母排

Nomex*绝缘系统干式变压器足以抵挡水份的侵入。

采用先进的VPI设备和真空浸渍技术。

U认可的高品质漫渍漆，在180°℃及以上的温度可长期连续运行。

Nomex*纸完全由漫渍漆渗透漫渍。

体积更小、重量更轻

SG(B)10型新产品采用了杜邦Nomex”纸为主绝缘材料，并将其作为变压器最热点处的混合绝缘系统，使该产品与同等容量的环氧树脂浇注式变压器产品相比，减小了尺寸和重量。

环保

SG(B)10型新产品寿命期后可以分解回收，克服了环氧树脂浇注干式变压器由于树脂、玻璃丝固化融合成整体，导致寿命期后不可分解，污染环境的缺陷。

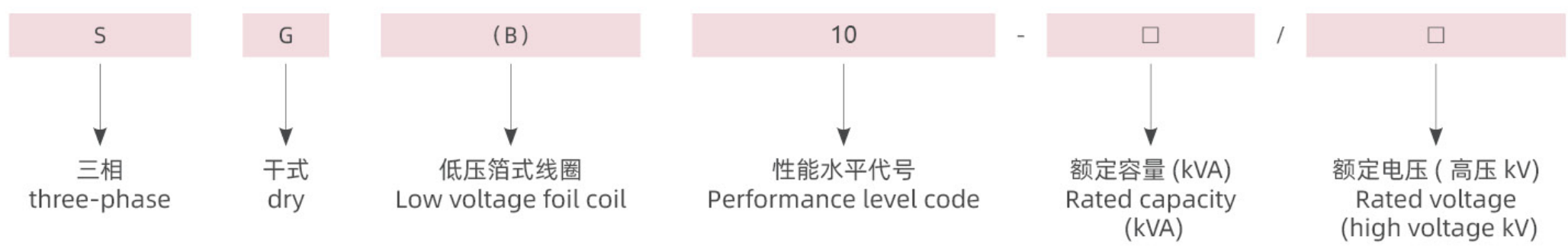

型号含义

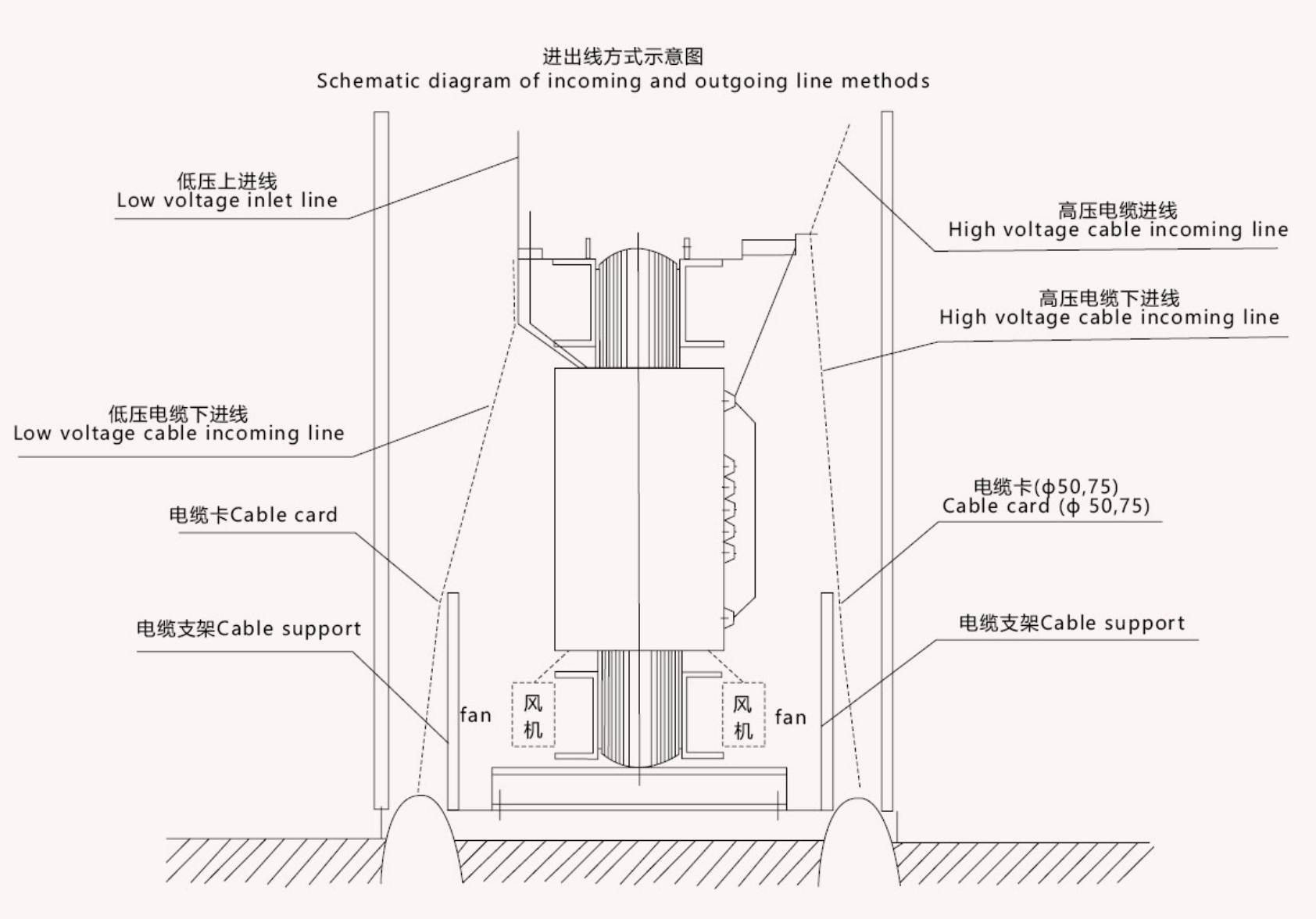

引出线

高压出线端子固定在绕组上部，分接头在绕组中部， 在 断电的情况下通过联接片变换抽头， 从而调节输出电压。 低压出线端子为板式导电排， 通过螺栓与引出排可靠连接。

正常使用条件

根据GB6450《干式变压器》1.2条。当环境最高温度>40℃,海拔高度，1000m时，按照国标有关规定进行修正。要求用户定货时提出。

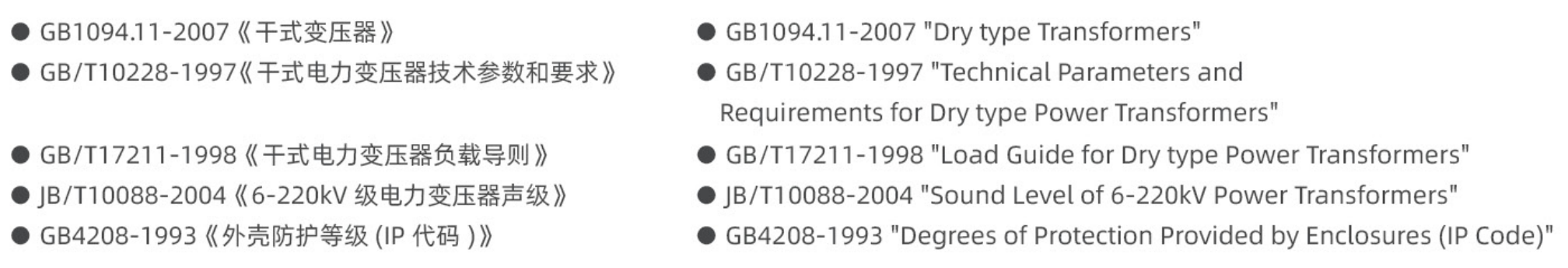

相关标准&参数

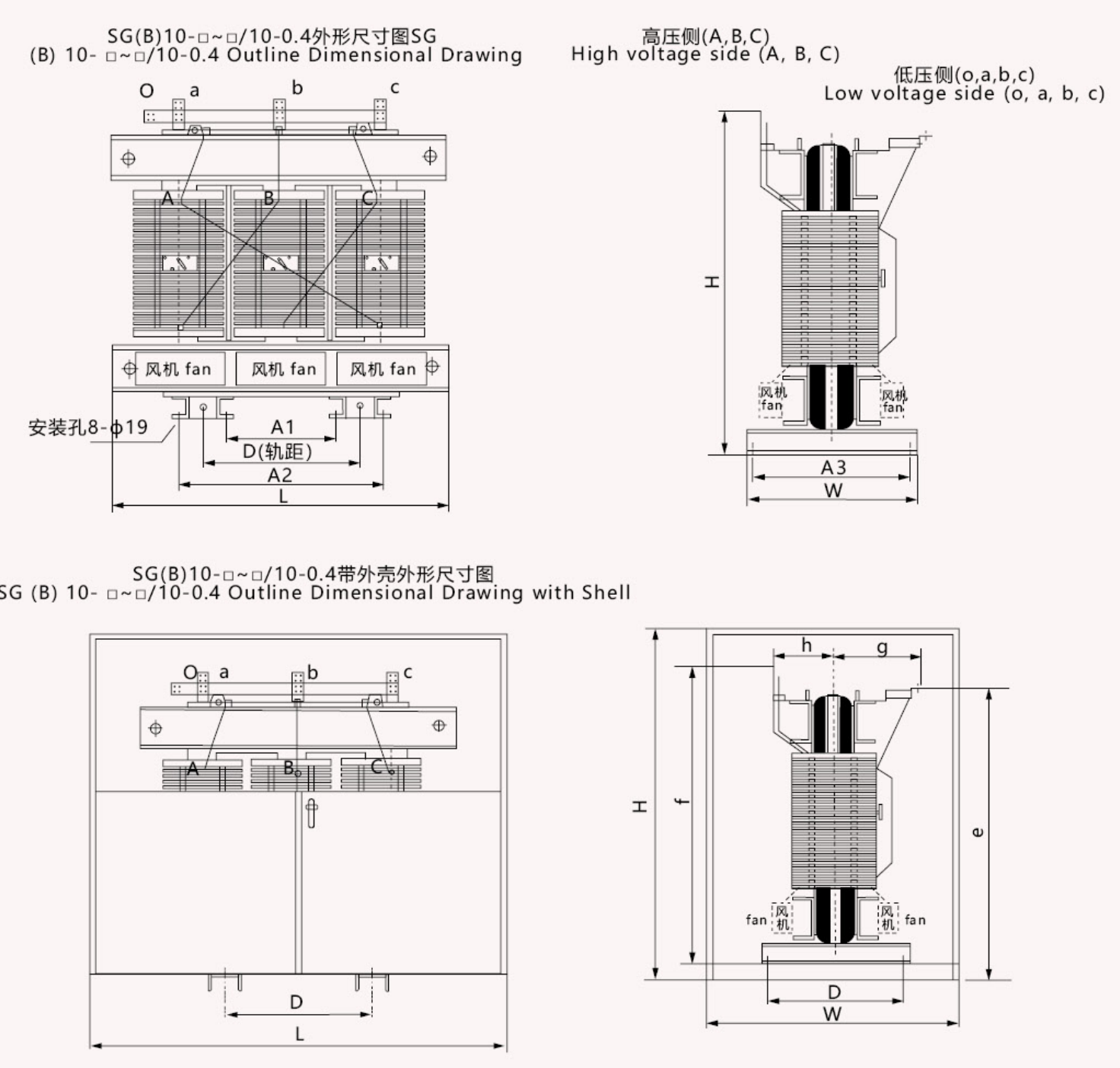

外形及安装尺寸

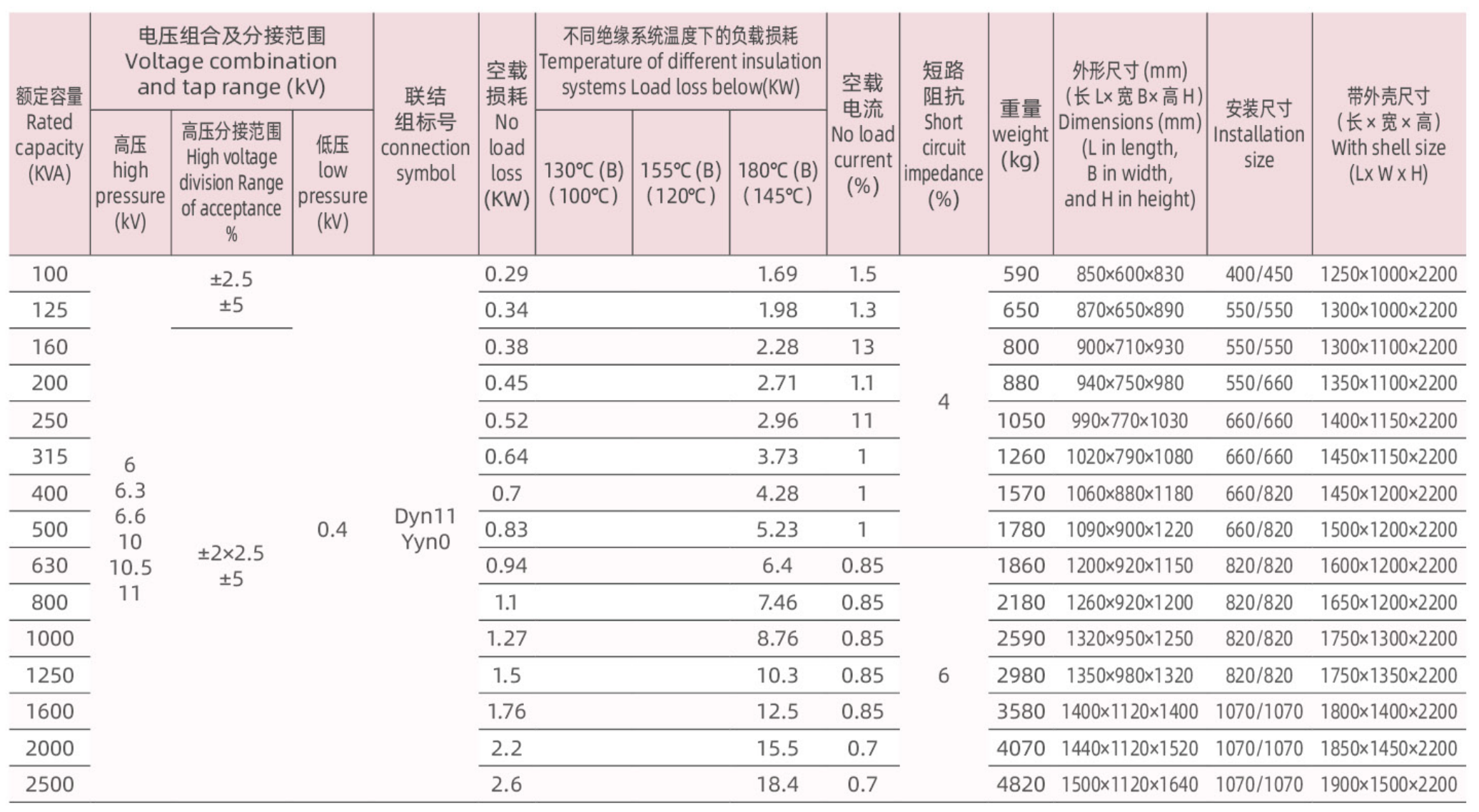

10kV级SG(B)11H级环保型干式变压器技术参数

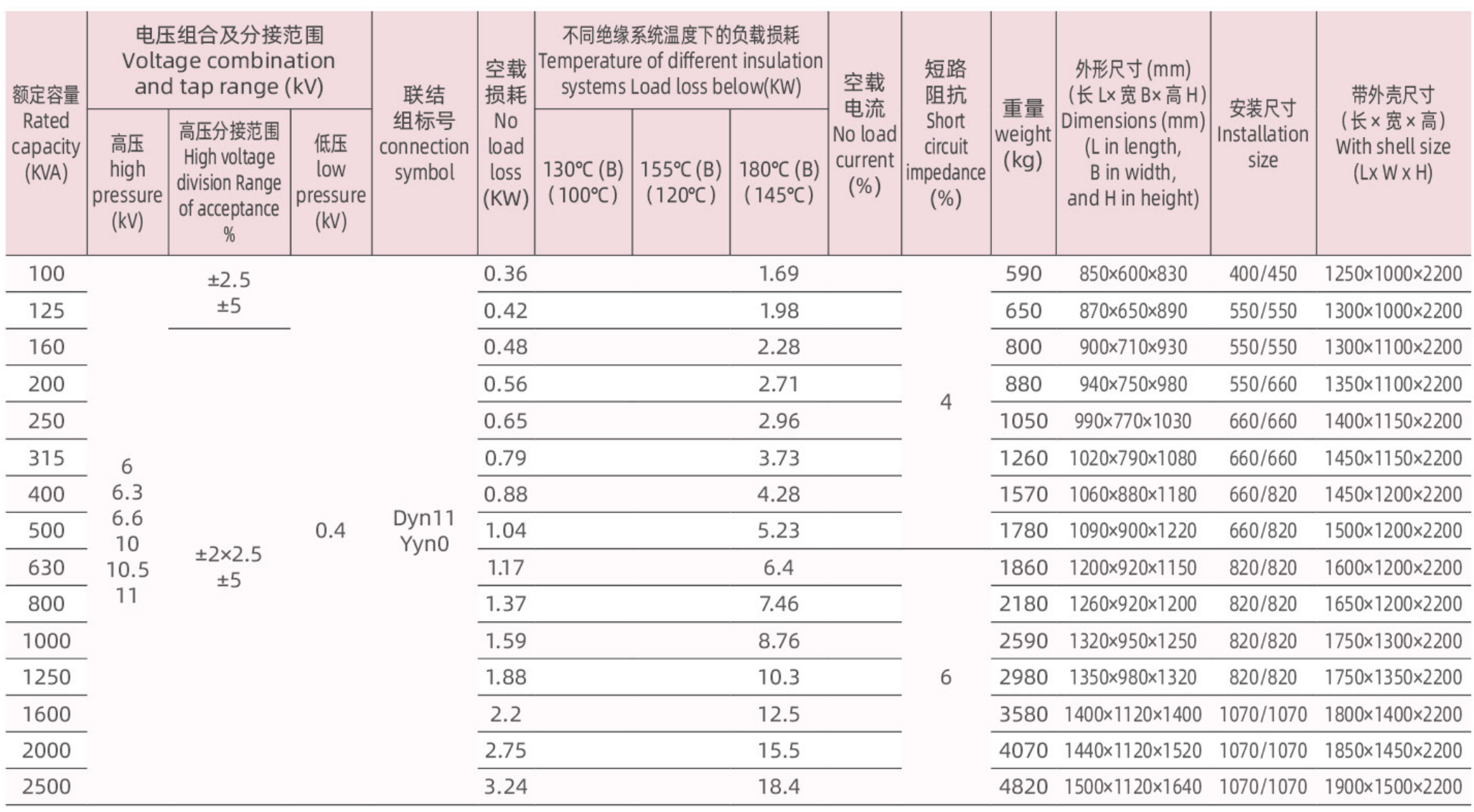

10kV级SG(B)13H级环保型干式变压器技术参数
